DOPPIO EFFETTO
OVC-DE-L (INOX) (3/8” - 1/2”)

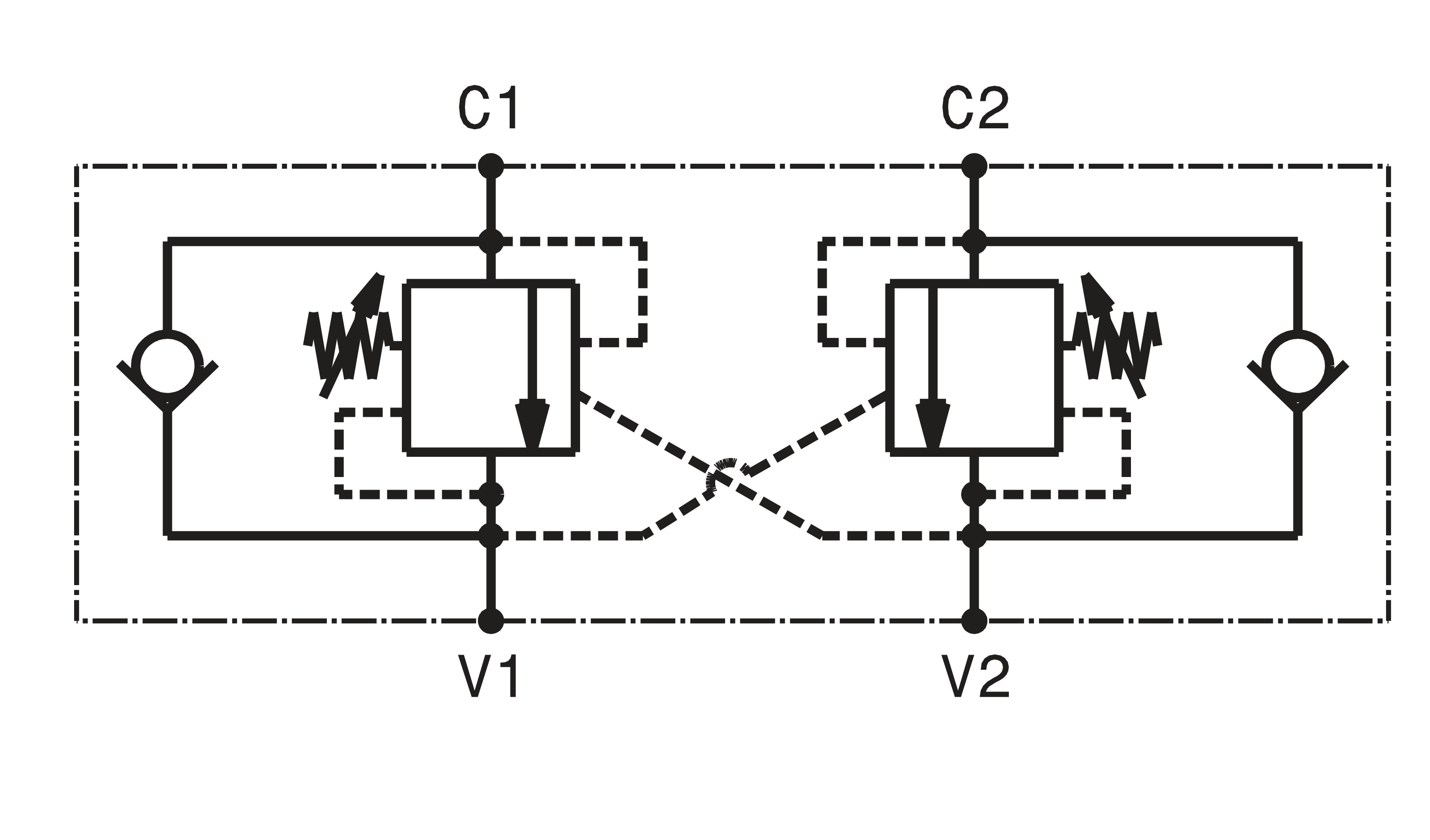

Valvola OVERCENTER doppio effetto in linea INOX
| Pressione massima | 350 bar |
| Rapporto di pilotaggio standard | 4,25:1 (G3/8"-G1/2") 4:1(G3/4"-G1") |
| Rapporti di pilotaggio a richiesta | 3:1 8:1 10:1 |

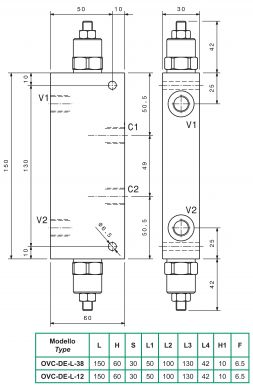

| Modello | V1, V2, C1,C2 | Portata massima [l/min] |
| OVC-DE-L-38 | 3/8" GAS | 40 |
| OVC-DE-L-12 | 1/2" GAS | 70 |
| Taratura | La valvola deve essere tarata almeno 1,3 volte la massima pressione indotta dal carico | ||
| Codice | Taratura standard bar (Q= 5l/min) |
Campo di taratura bar |
Colore molla |
| 01 | 100 | 20÷200 | Bianco |
| 02 | 280 | 50÷350 | Nero |
Dati e tarature ottenuti usando olio con viscosità 30 cSt a 50°C
Viscosità consigliate 10 ÷ 420 cSt
Temperature di lavoro -20 ÷ +90 °C
Filtrazione assoluta 25 μm
