SEMPLICE EFFETTO

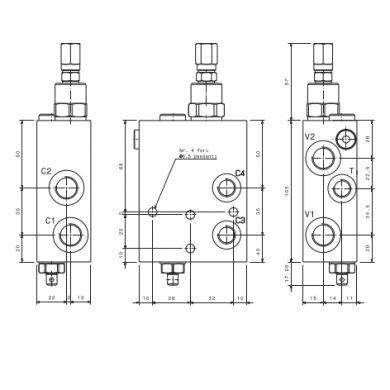

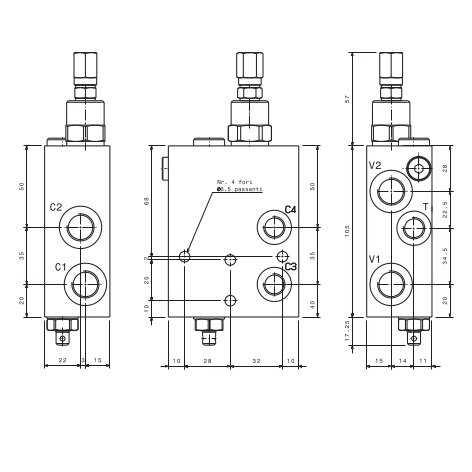

OVC-SE-L-38-F-PM
Valvola overcentersemplice effetto in linea, con pilotaggio meccanico
| Pressione massima | 350 bar |
| Portata massima | 40 l/min |
| Rapporto di pilotaggio standard | 4,25:1 |
| Rapporti di pilotaggio a richiesta | 3:1 8:1 10:1 |
| Modello | V1,V2,C1,C2 | Portata massima [l/min] |
| OVC-SE-L-38-F-PM | 3/8" GAS | 40 |
| Taratura | La valvola deve essere tarata almeno 1,3 volte la massima pressione indotta dal carico | ||
| Codice | Taratura standard bar (Q= 5l/min) |
Campo di taratura bar |
Colore molla |
| 01 | 100 | 20÷200 | Bianco |
| 02 | 280 | 50÷350 | Nero |
Dati e tarature ottenuti usando olio con viscosità 30 cSt a 50°C
Viscosità consigliate 10 ÷ 420 cSt
Temperature di lavoro -20 ÷ +90 °C
Filtrazione assoluta 25 μm
codice
descrizione
portata max
pressione max
filettature
(sigla di ordinazione)
l/min
gpm
bar
psi
OVC00703
OVCSEL38FPM02
40
10.57
350
5076
G3/8
