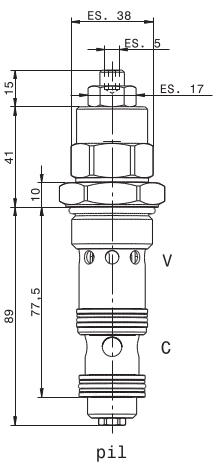

OVC200-C

Valvola overcentre a cartuccia
OVC200-C
Scarica il PDF
CARTUCCE
OVC200-C
Valvola overcentre a cartuccia
Portata massima 200 l/min
Pressione massima 350 bar
Rapporto di pilotaggio standard 4:1
Rapporti di pilotaggio a richiesta 3:1 8:1
Coppia di serraggio 240÷260 Nm
Taratura La valvola deve essere tarata almeno 1,3 volte la massima pressione indotta dal carico
Codice Taratura standard
bar (Q= 5l/min)
Campo di taratura
bar
Colore molla
01 100 20÷200 Bianco
02 280 50÷350 Nero
Opzioni
-
Vite esterna con esagono incassato
C
Piombatura
D

Cappellotto

Dati e tarature ottenuti usando olio con viscosità 30 cSt a 50°C
Viscosità consigliate 10 ÷ 420 cSt
Temperature di lavoro -20 ÷ +90 °C
Filtrazione assoluta 25 μm

Esempi di ordinazione: OVC200C02

codice
descrizione
portata max
pressione max

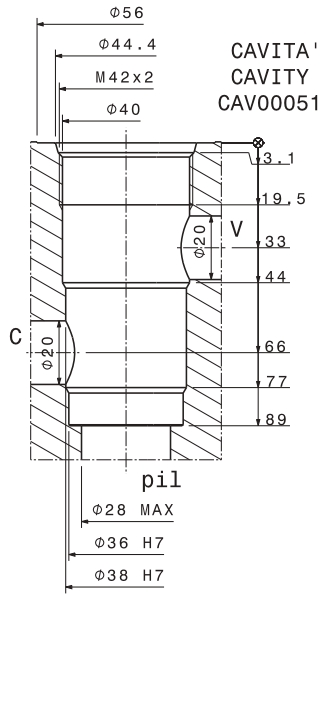

cavità

(sigla di ordinazione)

l/min

gpm

bar

psi

OVC00480
OVC200C01
200
52.83
350
5076
OVC00481
OVC200C02
200
52.83
350
5076
OVC00484
OVC200C01 R.P.3:1
200
52.83
350
5076
OVC00485
OVC200C02 R.P.3:1
200
52.83
350
5076
OVC00486
OVC200C01 R.P.8:1
200
52.83
350
5076
OVC00487
OVC200C02 R.P.8:1
200
52.83
350
5076
