SEMPLICE EFFETTO
OVC-SE-L-F40-PST-U-CC
Valvola overcentre semplice effetto in linea, centro chiuso - acciaio
| Pressione massima | 350 bar |
| Rapporto di pilotaggio standard | 4:1 |
| Rapporto di pilotaggio a richiesta | 3:1 8:1 10:1 |

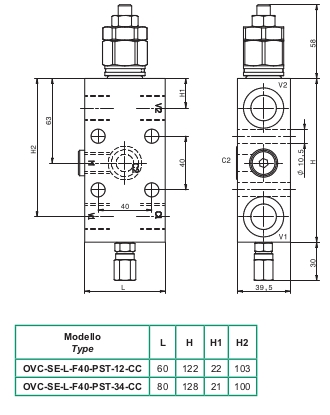

| Modello | V, C |
M |
Portata massima [l/min] |
| OVC-SE-L-F40-PST-CC-12 | 1/2" GAS |
1/4" G |
80 |
| OVC-SE-L-F40-PST-CC-34 | 3/4" GAS |
1/4" G |
120 |
| Taratura | La valvola deve essere tarata almeno 1,3 volte la massima pressione indotta dal carico | ||
| Codice | Taratura standard bar (Q= 5l/min) |
Campo di taratura bar |
Colore molla |
| 01 | 100 | 20÷200 | Bianco |
| 02 | 280 | 50÷350 | Nero |
Dati e tarature ottenuti usando olio con viscosità 30 cSt a 50°C
Viscosità consigliate 10 ÷ 420 cSt
Temperature di lavoro -20 ÷ +90 °C
Filtrazione assoluta 25 μm
codice
descrizione
portata max
pressione max
filettature
(sigla di ordinazione)
l/min
gpm
bar
psi
OVC00397
OVCSELF40PSTUCC1202A ACCIAIO
80
21.13
350
5076
G1/2
OVC00623
OVCSELF40PSTUCC1202DA
80
21.13
350
5076
G1/2
