Dopo il montaggio le valvole risultano regolate rispettivamente a circa 0.5mm (per G=1/4" gas e G=3/8" gas) e 0.7mm (per G=1/2" gas e G=3/4" gas).

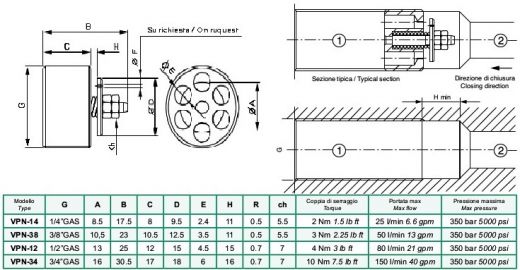

| Modello | G | A | B | C | D | E | H | R | ch | Coppia di serraggio Nm | Portata massima l/min | Pressione massima bar |
| VPN-14 | 1/4"GAS | 8.5 | 17.5 | 8 | 9.5 | 2.4 | 11 | 0.5 | 5.5 | 2 | 25 | 350 |
| VPN-38 | 3/8"GAS | 10.5 | 23 | 10.5 | 12.5 | 3.5 | 11 | 0.5 | 5.5 | 3 | 50 | 350 |
| VPN-12 | 1/2"GAS | 13 | 25 | 12 | 15 | 4.5 | 15 | 0.7 | 7 | 4 | 80 | 350 |
| VPN-34 | 3/4"GAS | 16 | 30.5 | 17 | 18 | 6 | 16 | 0.7 | 7 | 10 | 150 | 350 |
Dati e tarature ottenuti usando olio con viscosità 30 cSt a 50°C
Viscosità consigliate 10 ÷ 420 cSt
Temperature di lavoro -20 ÷ +90 °C
Filtrazione assoluta 25 μm
codice
descrizione
portata max
pressione max
filettature
(sigla di ordinazione)
l/min
gpm
bar
psi
VB000064
VPN14
25
6.60
350
5076
G1/4
VB000065
VPN38
50
13.21
350
5076
G3/8
VB000066
VPN12
80
21.13
350
5076
G1/2
VB000067
VPN34
150
39.63
350
5076
G3/4
VB000131
VPN34 R.2,5
###
0.00
350
5076
G3/4
VB000132
VPN12 TARATA 40 L/MIN FORO D.1,5
40
10.57
350
5076
G1/2
VB000142
VPN12 40 L/MIN.
40
10.57
350
5076
G1/2
