ПРОСТОГО ДЕЙСТВИЯ

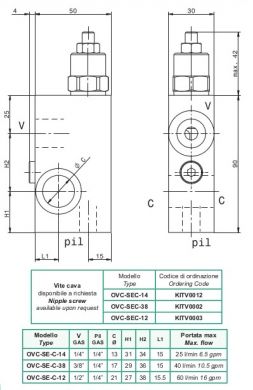

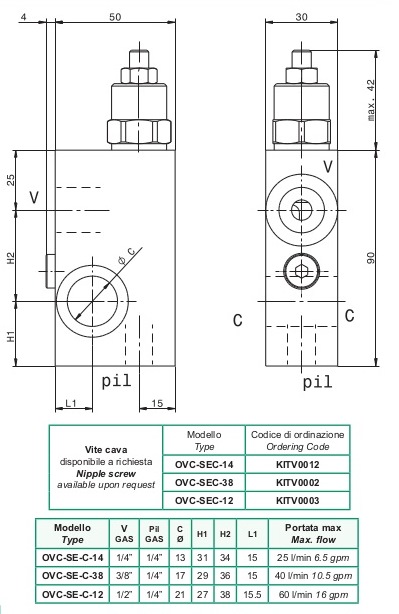

OVC-SE-C
Блокировочный фланцевый клапан с простым действием с наружным управлением - с полым винтом
| Max pressure | 350 бар |
| Standard pilot ratio | 4,25:1 |
| Pilot ratio upon request | 3:1 8:1 10:1 |
| Type | V | Pil | C | Максимальная грузоподъемность [л/мин] |
| OVC-SE-C-14 | 1/4" GAS | 1/4" GAS | 13 | 25 |
| OVC-SE-C-38 | 3/8" GAS | 1/4" GAS | 17 | 40 |
| OVC-SE-C-12 | 1/2" GAS | 1/4" GAS | 21 | 70 |
| Калибровка | The valve must be set at least 1.3 times maximum load induced pressure | ||
| код | Стандартная калибровка бар (Q= 5л/мин) |
Калибровочное поле бар |
Spring color |
| 01 | 100 | 20÷200 | White |
| 02 | 280 | 50÷350 | Black |
| Options | ||
- Наружный утопленный винт с шестигранной головкой |
C Свинцовое покрытие |
D Колпачок |
Данные и калибровка получены с использованием масла вязкостью 30 cSt при 50°C
Рекомендуемая вязкость 10 ÷ 420 cSt
Рабочая температура -20 ÷ +90 °C
Полная фильтрация 25 μm
Ordering examples: OVCSEC3802, OVCSEC1201D
код
описание
макс. расход
макс. давление
резьба
файлы 3Д
(маркировка заказа)
l/min
gpm
bar
psi
OVC00011
OVCSEC3801
40
10.57
350
5076
G3/8
OVC00065
OVCSEC38F01
40
10.57
350
5076
G3/8
OVC00066
OVCSEC38F02
40
10.57
350
5076
G3/8
OVC00067
OVCSEC12F01
70
18.49
350
5076
G1/2
OVC00068
OVCSEC12F02
70
18.49
350
5076
G1/2
OVC00445
OVCSEC1402
25
6.60
350
5076
G1/4
OVC00448
OVCSEC3802 R.P. 3:1
40
10.57
350
5076
G3/8
OVC00739
OVCSEC3802C
40
10.57
350
5076
G3/8
OVC00729
OVCSEC3802D
40
10.57
350
5076
G3/8
OVC00694
OVCSEC1202 R.P. 8:1
70
18.49
350
5076
G1/2
OVC00660
OVCSEC3801 R.P.10:1
40
10.57
350
5076
G3/8
